E Serisi

Ürün Kodu : KM0008-008

Ürün Grubu : Yılmaz Redüktör

Teknik Özellikler

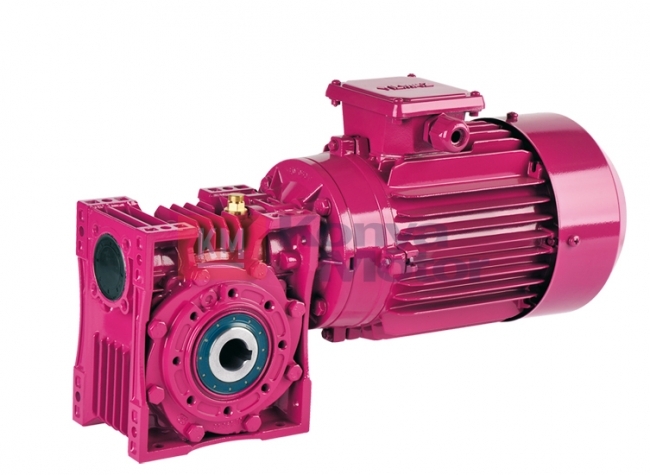

E Serisi redüktörler, sonsuz vida ve dişli kademesinden oluşan redüktörlerdir. Giriş ve çıkış millerinin 90º olması gereken uygulamalarda kullanılır. Sertleştirilmiş ve taşlanmış vida malzemesi (21NiCrMo2)ve fosforlu bronzdan imal edilen çark (Gz12SnCuNi) yüksek mukavemet ve verim sağlamaktadır. E serisi redüktörler her yandan bağlanabilen değişebilir gövde sistemi ile montaj kolaylığı ve esnekliği getirmektedir. Flanş ve çıkış mil bağlantıları çok alternatifli montajlar için uygundur. E30'dan E80'e kadar olan gövdelerde alüminyum enjeksiyon döküm, E100 ve E125 gövdede ise pik döküm gövde malzemesi kullanılmıştır.

Özellikler ve Avantajları		İlave Çözümler ve Aksesuarlar
Her yüzeyden bağlantı imkanı, Flanş veya tork kolu ile montaj imkanı, Standart IEC B5 veya B14 motor bağlayabilme imkanı, Optimize edilmiş soğutma kanatçıkları ile birlikte maksimum termal kapasite, Tek kademede 7.5 - 100 arası tahvil oranları, Akuple gövde ile daha yüksek tahvil oranları, Fren yerine kullanılabilecek otoblokajlılık imkanı (tahvil oranına göre).		IEC B5 ve B14 motor bağlantı flanşları, Çıkış bağlantı flanşları, Geri dönüş kilidi, Özel keçe çözümleri, Şeffaf yağ seviye göstergesi, Tork kolu, Elektromanyetik frenler.
EV Serisi		EN Serisi
Motorlu ve IEC B5/B14 flanş girişli redüktör grubu		IEC B5/B14 flanşlı motorsuz redüktör grubu
ET Serisi
Motorsuz giriş milli redüktör grubu

Redüktör Büyüklüğü [Eklemesiz Redüktör Kodu]	E.030	E.040	E.050	E.063	E.075	E.080	E.100	E.125
Tahvil Aralığı [i]	5 - 80	8 - 100	7 - 100	7 - 100	8 - 100	8 - 110	8 - 107	7 - 107
Nominal Tork [Nm]	19	45	74	142	219	287	500	900
Kovan Çapı [mm]	Ø14	Ø18	Ø25	Ø25	Ø35	Ø35	Ø42	Ø45
